一、材料准备阶段?
1、基材选择?
常用铜材(紫铜、铜铬锆合金)或不锈钢,厚度通常为0.03~0.7mm,需保证高导热性(>320W/(m·K))和机械强度。
材料需经退火处理(铜材300~500℃)以改善晶格均匀性,减少蚀刻变形。
2、表面预处理?
除油:丙酮超声清洗+酸洗去除氧化层,确保后续掩膜附着力。
钝化:铬酸盐处理铜表面防止氧化。
二、图形转移阶段?
1、掩膜制作?
涂覆光刻胶:旋涂(3000rpm对应1μm胶层)或喷涂,前烘(80~100℃/1~2min)固化。
曝光显影:UV曝光(365nm波长,10~30mJ/cm2剂量)后,正胶用NaOH显影,负胶保留曝光区域。
硬烘(120℃)增强掩膜耐蚀性。
2、图形设计?
毛细通道结构需通过半刻工艺实现,支撑柱区域需完全?;?。
三、蚀刻加工阶段?
1、湿法蚀刻(主流工艺)?
铜材?:FeCl?溶液(40~50℃)或环保型过硫酸盐,蚀刻速率1μm/30~60秒。
不锈钢?:HCl+HNO?混酸(王水)或氯化铁溶液,需控制侧蚀率<10%。
喷淋压力与温度均匀性直接影响蚀刻深度一致性。
2、干法蚀刻(高精度需求)?
等离子体蚀刻(CF?/O?)用于纳米级结构,如微沟槽阵列。
四、后处理与组装?
去膜清洗?
碱液(40~60g/L NaOH,50~80℃)去除光刻胶,氧等离子体灰化残留。
钝化处理防止氧化,必要时电镀镍层增强耐腐蚀性。

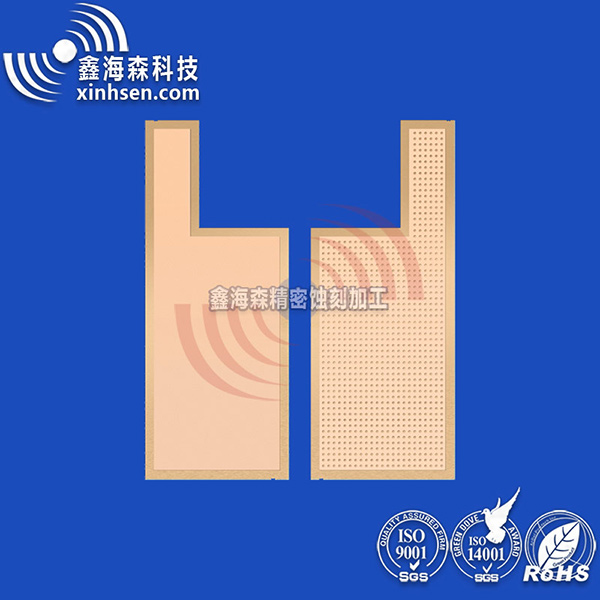

均温板组装?
上下盖板点胶贴合,内置铜网支撑结构,真空注水后密封。
高温烧结(一次成型)提升结构强度,良率可达95%以上。
五、质量控制?
AOI检测?:光学扫描对比设计图形,识别蚀刻不均或残铜缺陷。
氦检漏?:确保腔体密封性,漏率需<1×10?? Pa·m3/s3。
